乏汽回收脫白技術
一、 技術原理
通過采用進入節能器之前的換熱回水作為冷源,對定排、疏水擴容器的乏汽進行回收利用,可以回收部分的熱源作為進入節能器之前的基礎熱源,可以滿足冬季使用鍋爐的排煙余熱作為熱水暖風器的熱源使用,可以替代蒸汽暖風器的蒸汽熱源,替代暖風器的低壓工藝用汽的目的。
二、 運用領域
可運用于熱電聯產、冶金、輕紡、造紙、印染等行業

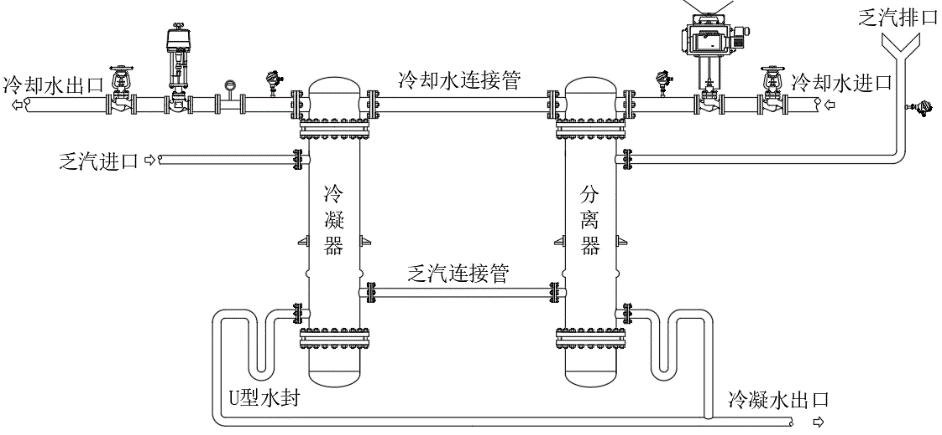

三、 工藝流程
乏汽由冷凝器頂部進入到冷凝器殼程,循環冷卻水從頂部進入冷凝汽管程。乏汽在殼程與管程的冷介質進行換熱。
乏汽在豎直列管外表面冷凝成液滴,被換熱管壁和翅片捕集并依靠重力匯集至底部,進入冷凝水出水管。乏汽中的大部分水蒸汽冷凝析出后,經內部換熱管及汽水分離附件捕集,乏汽溫度及乏汽內部含水率降低。
從冷凝器出來的乏汽從分離器底部進入到分離器中殼程,從冷凝器出來的冷卻水從分離器頂部進入到分離器中管程。乏汽在分離器中進行再次換熱,水蒸汽在帶翅片的列管外表面進一步冷凝換熱,最大限度的使乏汽中水蒸汽析出(分離器殼側),冷凝產生的小液滴隨螺旋翅片下落匯集,將冷凝的水滴與汽相蒸汽進行分離,匯集的液滴在螺旋導流孔板內直徑不斷增大,匯集至氣液分布器邊緣三角開口處,沿筒體內壁內設置的導流板、導流槽匯流至設備底部,更有利于液滴收集,冷卻水沿管程流過帶走乏汽剩余熱量。乏汽經不斷冷凝分離,乏汽中的蒸汽分壓降低,不凝性氣體含量不斷升高,最終將乏汽溫度降低至冷卻水溫度對應的飽和溫度為止。
乏汽中的不凝性氣體從分離器上部排汽口排出,分離出的冷凝水從冷凝器及分離器底部排液管進入疏水箱。
排液管設有U型水封,使冷凝器與分離器里的蒸汽冷凝側保持一定壓力,提高乏汽蒸汽冷凝溫度,防止蒸汽進入冷凝水排液管道。
回收裝置將冷凝和分離過程分為兩部分,采用兩段式換熱。在冷凝過程的后半段增加螺旋翅片,使乏汽側換熱面積得以增加,換熱過程實現新的放熱側和吸熱側的熱流平衡,提高了冷凝后半段的換熱效率。
螺旋翅片在增加換熱面積的同時,使表面凝結的小液滴可以沿該翅片螺旋下落,液滴直徑不斷增大,更加有利于冷凝水收集。
四、 主要指標參數
序號 | 鍋爐負荷(t/h) | 乏汽類型 | 回收乏汽量(t/h) | 冷凝水回收量(t/h) | 回收熱量折算標煤 | 年回收熱量 | 年回收冷凝水 | 年經濟效益(萬元) |
1 | 2×130 | 除氧器乏汽 | 4 | 4 | 300 | 2400 | 32000 | 272 |
2 | 220 | 定排乏汽 | 2 | 2 | 156 | 1250 | 16000 | 141 |
3 | 410 | 定排乏汽 | 3.5 | 3.5 | 270 | 2160 | 28000 | 244 |
4 | 2×410 | 疏水箱乏汽 | 8 | 8 | 620 | 4960 | 64000 | 560 |
五、技術優勢
1、 本項目乏汽回收技術可實現冷熱換熱介質分離,適用不同的冷卻介質;
2、 冷熱介質均采用介質余壓克服流通阻力,不需要消耗額外的能耗;
3、 本項目乏汽回收技術無動力轉化設備,無易損易耗件,設備可以長期穩定運行。
